네트워크 토폴로지 Network Topology









네트워크 토폴로지 Network Topology

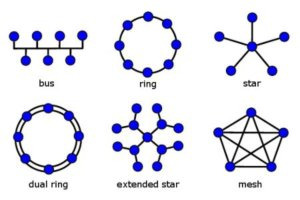

네트워크 구성 요소들이 연결된 방식

각 노드(서버, 컴퓨터, 라우터)와 링크가 배치된 구조

네트워크 성능, 비용, 확장성, 장애 대응에 영향을 미침

버스 토폴로지 (Linear) Bus Topology

하나의 메인 케이블(백본)에 모든 노드가 연결된 구조

근거리 통신망(LAN)에서 사용한다

Pros

• 설치가 간단하고 저렴
• 신뢰성이 우수
• 노드 추가와 삭제가 쉽다

Cons

• 메인 케이블에 문제가 생기면 전체 네트워크에 영향을 미침
• 메인 케이블의 양 끝단에 모두 Terminator가 필요하다
• 전체 네트워크가 다운되었을때 원인 파악이 힘들다
• 스푸핑이 가능하다

🔎스푸핑 Spoofing
LAN 상에서 송신부의 패킷을 송신과 관련없는 다른 호스트에 가지 않도록 하는 스위칭 기능을 마비시키거나
속여서 특정 노드에 해당 패킷이 오도록 처리하는 것

스타 토폴로지 Star Topology

중앙 노드(허브 or 스위치)를 중심으로 각 노드가 개별적으로 연결된 구조

Pros

• 특정 노드에 문제가 생겨도 전체 네트워크에 영향을 주지 않아 유지보수가 쉽다
• 장치를 추가하고 제거할때 네트워크에 영향을 미치지 않는다
• 문제가 생긴 부분을 특정하고 제거하기 쉽다

Cons

• 중앙 노드가 고장나면 전체 네트워크가 마비된다

링 토폴로지 Ring Topology

각 노드가 양옆의 노드와 연결되어 고리 형태를 이루는 구조

Pros

• 데이터를 순환 방식으로 전달하므로 충돌이 적다.
• 노드 수가 증가되어도 네트워크상의 손실이 적다
• 노드의 고장 발견이 쉽다

Cons

• 특정 노드에 문제가 생기면 전체 네트워크에 영향을 준다
• 네트워크 구성 변경이 어렵다

메시 토폴로지 Mesh Topology

각 노드가 다른 노드들과 여러 경로로 연결된 구조

Pros

• 장애가 발생해도 다른 경로로 우회가 가능하여 안정성이 높다
• 트래픽의 분산 처리가 가능하다

Cons

• 설치와 유지 비용이 높다
• 노드의 추가가 어렵다

트리 토폴로지 Tree Topology (Expanded Star)

여러 개의 스타 토폴로지가 계층 구조를 이루며 트리 형태로 연결된 구조

Pros :

• 확장이 쉽고, 대규모 네트워크에 적합하다

Cons :

• 상위 노드에 문제가 생기면 그 하위 노드까지 영향을 받는다
• 특정 노드에 트래픽이 집중될 때 하위 노드에 영향을 끼친다

하이브리드 토폴로지 Hybrid Topology

두 가지 이상의 토폴로지 구조가 결합된 형태

네트워크 요구 사항에 따라 적합한 구조를 조합하여 구성





참고 자료

https://fcit.usf.edu/network/chap5/chap5.htm#TreeNetwork
